Datos del producto:
Pago y Envío Términos:
|
marca: | KRIPAL | gama actual: | 9A, 12A, 18A, 22A |
---|---|---|---|
Polacos: | 3P | auxiliar: | 1NO+1NC |
Contactos: | El 85% AgCdo | Bobina: | AC/DC |
Interruptor magnético UKC (D) 1-9A, 12A, 18A, accesorios opcionales del contactor de GMC AC/DC de 22A 220V~690V 1NO 1NC
Descripción:
Los contactores magnéticos de la CA /DC de la serie de GMC son convenientes para usar en los circuitos hasta la CA clasificada 50/60HZ, corriente clasificada del voltaje 660V hasta 800A, para hacer, fractura, comenzando con frecuencia y controlar el motor y lo de CA se puede combinar con los contactos auxiliares, la unidad que entrelaza mecánica, el condensador del intercambio y el etc. Con la retransmisión termal, se combina en el arrancador electromágnetico. El contactor se produce según IEC947-2, VDE0660 y BS5452.

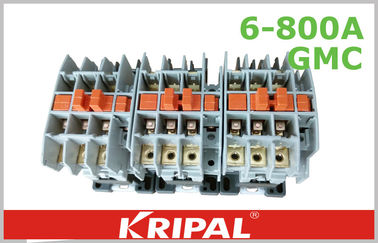

Sin cubierta:

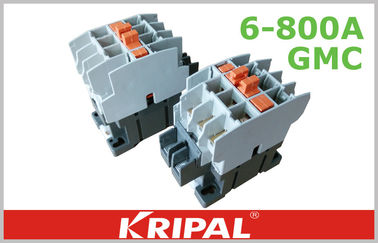

Con la cubierta
Accesorios opcionales:
Características
1. La cubierta para prevenir choque eléctrico en el top del contactor de ac/dc.
2. El contactor de la CA se puede conectar directamente sin otras colocaciones
3. Instalado por los tornillos o en el estruendo de 35m m cerque con barandilla directamente
Especificaciones:
Tipo | Deber AC3 | Tiempo de la vida (x 104) | Contacto aux. | ||||
200~240V | 380~440V | 500~550V | 690V | Eléctrico | Mecánico | ||
UKC1-9 | 2.5kW 11A | 5kW 9A | 4kW 7A | 4kW 5A | 250 | 2500 | 1NO1NC |
UKC1-12 | 3.5kW 13A | 5.5kW 12A | 7.5kW 12A | 7.5kW 9A | 250 | 2500 | |
UKC1-18 | 4.5kW 18A | 7.5kW 18A | 7.5kW 13A | 7.5kW 9A | 250 | 2500 | |
UKC1-22 | 5.5kW 22A | 11kW 22A | 15kW 22A | 15kW 18A | 250 |
2500 |
Voltaje de la bobina (CA):
50Hz: 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz: 24V, 48V, 110V, 120V, 208V, 220V, 240V, 277V, 380V, 440V, 480V, 600V
Voltaje de la bobina (DC):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
El contactor de AC/DC tiene cuatro componentes principales:
(1) el sistema electromágnetico, incluyendo la bobina de la atracción, una base de hierro movible y la base de hierro estática;
(2) el sistema del contacto, comprendiendo tres contactos principales y dos normalmente abiertos, el contacto normalmente cerrado auxiliar dos, él y la base de hierro movible está conectado junto se liga a uno a;
(3) arco que extingue el dispositivo de la capacidad grande, contactor general de la CA con el arco que extingue el dispositivo, para cortar rápidamente el arco, de quemar el contacto principal;
(4) cubierta y accesorios, toda clase de primavera, un mecanismo de transmisión, un anillo del cortocircuito, columna del aislamiento del cableado.
Categorías de la utilización del IEC
El grado actual del contactor de AC/DC depende de categoría de la utilización. Las categorías del IEC del ejemplo en el estándar 60947 se describen como:
Cargas no inductores o levemente inductivas de AC-1 -, hornos de resistencia
AC-2 - el comenzar de los motores del anillo colector: el comenzar, transferencia-apagado
AC-3 - el comenzar de los motores y de la transferencia-apagado de la ardilla-jaula sólo después del motor está hasta velocidad. (Haga el rotor bloqueado amperios (LRA), la rotura amperios a carga plena (FLA))
AC-4 - el comenzar de la ardilla-jaula viaja en automóvili con el avance lento y tapar de deber. Partida/parada rápido. (Haga y rompa LRA)
Condiciones de trabajo normales y condiciones de la instalación
1. El ambiente de aire circundante es de -5 a +50 grados cent3igrados.
2. La altitud no excede de los 2000m.
3. La inclinación con la vertical no es más de 5 grados.
4. El grado de contaminación de sitios de la instalación es el nivel 3.
5. La categoría de la instalación es clase II.
6. Ningún espacio de la sacudida y choque y vibración significativos.
