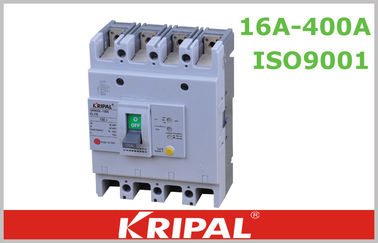

Disyuntor ignífugo 40A 50A 63A 75A de la salida de la tierra de la CA 400V
El disyuntor de la salida de la tierra de la serie de UKM30L se desarrolla con en 1990 S de alta tecnología con funciones terminadas de la protección, alto rendimiento, la dimensión elegante que es los reemplazos ideales para los olds.
Descripción:
Disyuntor de la salida de la tierra de la serie de UKM30L (en adelante disyuntor simple de la salida de la llamada). Es disyuntor multi de la función que concentran la retransmisión actual izquierda, el disyuntor de la salida y el contactor de la CA en un .it entero eran convenientes en el alambre trifásico 4 en red eléctrica de la baja tensión que conectan la tierra .it pueden proteger directamente al hombre que tocan el poder .it pueden proteger cuando la carga excesiva culpable de la reunión del circuito y del equipo de poder cortocircuita y debe sobre voltaje y carece la condición de fase.
Especificaciones:
| Corriente clasificada del capítulo |
100 |
250 |
400 |
| Modelo |
UKM30L-100S |
UKM30L-250S |
UKM30L-400S |
| Ratedcurrent adentro (A) |
16,25,32,40,50,63,75,100 |
100.125.150.175.200.225.250 |
250.300.350.400 |
| Postes |
3 4 |
3 4 |
3 4 |
| Ratedvoltage Ui (V) |
AC690.50HZ |
AC690.50HZ |
AC690.50HZ |
| Ratedvoltage Ue (V) |
AC400.50HZ |
AC400.50HZ |
AC400.50HZ |
| Cortocircuito/servicio clasificados del límite que rompe capitily Icu/Ics (KA) |
50/25 |
50/25 |
50/25 |
| Corriente residual de la impulsión clasificada |
30.100.300, 500mA |
30,100,300,500mA |
30,100,300,500mA |
| Corriente no--operattion de Ratedresidual |
el 1/2In |
el 1/2In |
el 1/2In |
| Cortocircuito residual clasificado que hace y que rompe capacidad |
1/4Icu |
1/4Icu |
1/4Icu |
| CON./DESC. charateristic de la operación (épocas) |
1500/8500 |
1000/7000 |
500/4000 |
Característica de producto:
a. Material: buena resistencia térmica, resistencia de impacto, propiedades ignífugas.
b. Fácil instalar: tipo presión del túnel de los terminales, fácil instalar y conveniente.
c. Instalado con seguridad: desprendible rápido el nuevo diseño es un uso más flexible, apretando.
d. Sistema de extinción rápido: pedazo del interruptor con el material de acero, cobrizado en el acero, acero para asegurar resistencia a la corrosión.
e. Bobina puesta en cortocircuito: bobina puesta en cortocircuito usando el moldeado de cobre de la fabricación, cobre fino.
f. Cobre eléctrico principal: El cobre uniformemente densamente galvanizado, puede alcanzar funcionamiento termal excelente.
Operación:
Un ELCB es un tipo especializado de trabar la retransmisión que tiene red eléctrica entrante de un edificio conectada a través de sus contactos de la transferencia de modo que el ELCB desconecte el poder en una condición (insegura) de la salida de la tierra.
El ELCB detecta corrientes de falta de vivo al alambre de la tierra (tierra) dentro de la instalación que protege. Si el suficiente voltaje aparece a través de la bobina del sentido del ELCB, apagará el poder, y sigue habiendo apagado hasta manualmente reset. Un ELCB de voltaje-detección no detecta corrientes de falta de vivo a cualquier otra cuerpo conectado a tierra.
Curva compensadora de la temperatura:
Apagón de ELCB:
