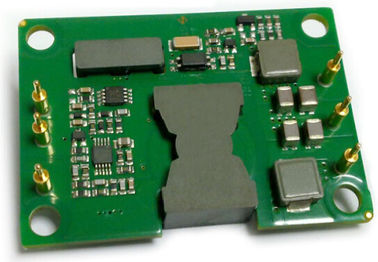

Salida 5V XD50-24DB5-POC de los convertidores 50W de DC-DC
Características:
Gama ancha de la entrada: 18 ‐ 36 V
De potencia de salida: 50W
Alta eficacia de conversión: el 90%
Línea regulación a: el ±1%
Regulación de la carga a: el ±1%
Entrada bajo ‐ de la cerradura del voltaje del ‐ hacia fuera
Salida sobre la protección de la corriente del ‐
Protección del cortocircuito del modo del hipo
Salida sobre la protección del voltaje del ‐
Permita el control (con./desc.)
Voltaje del aislamiento (entrada a la salida): 1500Vdc
Descripción del producto:
Poder avanzado del uso de estos de DC del ‐ de DC módulos del convertidor
proceso, control y tecnologías de envasado a
proporcione el funcionamiento, la flexibilidad, la confiabilidad y el coste
eficacia de un componente maduro del poder. Alto
la transferencia activa de la abrazadera de la frecuencia proporciona poder más elevado
densidad con eficacia de poco ruido y alta.
1. Características eléctricas
1,1 Grados máximos absolutos
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada |
|
|
40 |
VDC |
Continuo, inoperativo |
|
|
36 |
VDC |
Continuo, actuando |
|
|
|
40 |
VDC |
Voltaje de impulso,<100ms> |
|
Voltaje del aislamiento |
|
|
2000 |
VDC |
Entrada a la salida |
Temperatura de funcionamiento |
-40 |
|
100 |
℃ |
Debido a temperatura del PWB |
Temperatura de almacenamiento |
-55 |
|
115 |
℃ |
|
Permita - el voltaje de Vin |
-2 |
|
10 |
VDC |
|
1,2 Entre las características
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Gama de voltaje de entrada de funcionamiento |
18 |
24 |
36 |
VDC |
|
Cierre del Debajo-Voltaje de la entrada |
17 |
17,5 |
18 |
VDC |
Punto de relanzamiento |
16 |
16,5 |
17 |
VDC |
Proteja el punto |
|
Corriente de entrada máxima |
|
|
3,4 |
A |
Minuto de Vin, salida a carga plena |
Eficacia |
|
89 |
|
% |
Entrada clasificada; carga clasificada |
Disipación, espera |
|
|
5 |
W |
Ninguna carga |
1,3 Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Punto de ajuste del voltaje de salida |
+4,95 |
+5,00 |
+5,05 |
VDC |
+Vout |
Voltaje de entrada clasificado, pequeña carga |
-4,90 |
-5,00 |
-5,10 |
VDC |
- Vout |
||
Gama del voltaje de salida |
+4,90 |
+5,00 |
+5,10 |
VDC |
+Vout |
|
-4,70 |
-5,00 |
-5,30 |
VDC |
- Vout |
|
|
Gama de la corriente de salida |
0,2 |
|
5 |
A |
+Vout |
|
0,2 |
|
5 |
A |
- Vout |
|
|
Voltage Regulation |
|
|
±1 |
% |
+Vout |
|
|
|
±4 |
% |
- Vout |
|
|
Regulación de la carga |
|
|
±1 |
% |
+Vout |
|
|
|
±4 |
% |
- Vout |
|
|
Protección de la sobreintensidad de corriente de la salida |
|
7,0 |
|
A |
+Vout |
el 90% del voltaje de la salida nominal |
|
7,0 |
|
A |
- Vout |
||
Corriente corta de Circui de la salida |
0 |
|
20 |
A |
+Vout |
|
0 |
|
20 |
A |
- Vout |
|
|
RMS |
|
15 |
|
milivoltio |
+Vout |
Entrada nominal; a carga plena; 20MHz, ancho de banda |
|
15 |
|
milivoltio |
- Vout |
||
de pico a pico |
|
50 |
|
milivoltio |
+Vout |
|
|
50 |
|
milivoltio |
- Vout |
||
Carga capacitiva del themachine |
|
|
4000 |
μF |
+Vout |
|
|
|
4000 |
μF |
- Vout |
|
1,4 Características de la reacción dinámica
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Cambie en corriente de salida |
|
200 |
|
milivoltio |
+Vout |
Cargue el change50%~75%~50% Iout máximo, di/dt= 0.1A/μS |
|
200 |
|
milivoltio |
- Vout |
||
|
200 |
|
milivoltio |
+Vout |
Carga el change50%~75%~50% Iout máximo, di/dt= 0.5A/μS |
|
|
200 |
|
milivoltio |
- Vout |
||
Tiempo de recuperación dinámico |
|
|
300 |
nosotros |
|
|
Tiempo de abertura |
|
5 |
|
ms |
|
|
Overshoot de la Vuelta-apagado |
|
|
5 |
% |
|
|
1,5 Características funcionales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Frecuencia de la transferencia |
180 |
200 |
230 |
Kilociclo |
|
Permita la corriente |
|
|
1 |
mA |
|
Permita (CON./DESC.) |
1 |
|
15 |
VDC |
En-control, lógica alta o flotación |
-0,5 |
|
0,3 |
VDC |
Apagado-control, lógica baja |
|
Protección de la sobrecarga |
110 |
|
130 |
% |
|
Protección del cortocircuito) |
|
|
65 |
mΩ |
Modo del hipo, desde la recuperación |
1,6 Características del aislamiento
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje del aislamiento |
1500 |
|
|
VDC |
Entrada a la salida |
1500 |
|
|
VDC |
En a base |
|
500 |
|
|
VDC |
Hacia fuera a la base |
|
Resistencia del aislamiento |
10 |
|
|
MΩ |
En 500VDC para probarlo cuando es atmosférico la presión y la derecha es el 90% |
Capacitancia del aislamiento |
|
1000 |
|
PF |
|
características 2.General
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Peso |
|
25 |
|
g |
|
MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA |
características 3.Environmental
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
-40 |
|
100 |
℃ |
Temperatura extendida, baja del PWB |
Temperatura de almacenamiento |
-55 |
|
105 |
℃ |
Ambiente |
Coeficiente de temperatura |
|
|
±0.02 |
%/℃ |
|
Humedad |
20 |
|
95 |
%R.H. |
Humedad |
conformidad 4.Standards
Parámetro |
Notas |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
5. ONDA DEL TRABAJO
Cuadro 1: Eficacia en el voltaje de salida nominal contra.
corriente de la carga para el mínimo, el nominal, y el máximo
voltaje de entrada en 25°C.
Cuadro 2: Eficacia en el voltaje de salida nominal y
poder clasificado del 60% contra la tarifa de la circulación de aire para el aire ambiente
temperaturas de 25°C.
Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra.
temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM
con 400 LFM con el aire que fluye del perno 1 para fijar 3
(voltaje de entrada nominal).
Cuadro 4: Ondulación del voltaje de salida en la entrada nominal
corriente del voltaje y de la carga clasificada (20 mV/div). Carga
capacitancia: condensador de cerámica 0.1μF y 10μF
condensador de tantalio. Ancho de banda: 20 megaciclos.
Cuadro 5: Diagrama termal del convertidor en a carga plena
corriente (50W) con el aire 25°C que fluye a la tarifa
de 200 LFM. El aire está fluyendo a través del convertidor
del perno 3 para fijar 1 (voltaje de entrada nominal).
Cuadro 6: Diagrama termal del convertidor en a carga plena
corriente (50W) con el aire 25°C que fluye a la tarifa
de 200 LFM. El aire está fluyendo a través del convertidor
de entrada a la salida (voltaje de entrada nominal).
Cuadro 7: Transeúnte de abertura en a carga plena (resistente
carga) (10ms/div). Voltaje de entrada pre-aplicado.
Ch1: Vout1 (5V/div); Ch2: Vout2 (5V/div);
Ch3: Entrada CON./DESC. (1V/div).
Cuadro 8: Tiempo de caída de la parada en a carga plena (10 ms/div).
Ch1: Vout1 (5V/div); Ch2: Vout2 (5V/div);
Ch3: Entrada CON./DESC. (1V/div).
Cuadro 9: Respuesta del voltaje de salida al paso-cambio adentro
corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt =
2.5A/μs). Casquillo de la carga: 10μF, tantalio de 100mΩ ESR
condensador y condensador de cerámica 0.1μF. Ch 1:
Vout1 (200mV/div).
Cuadro 10: Respuesta del voltaje de salida al paso-cambio
en la corriente de la carga (50%-75%-50% de Iout (máximo): dI/dt
= 2.5A/μs). Casquillo de la carga: 10μF, tantalio del ESR de 30 mΩ
condensador y casquillo de cerámica 1μF.
Ch 2: Vout2 (200mV/div).
información 6.Physical
6,1 Esquema mecánico
Notas:
1. Todos los pernos son (1.02m m) diámetro con. (2.2m m) hombros del pilar del diámetro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm.
6,2 Designaciones del Pin
Pin no. |
Nombre |
Función |
1 |
Permita |
La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta. |
2 |
Vin (-) |
Voltaje de entrada negativo |
3 |
Vin (+) |
Voltaje de entrada positivo |
4 |
Vout (+) |
Voltaje de salida positivo |
5 |
COM |
Tierra |
6 |
Ajuste |
Voltaje de salida negativo |
