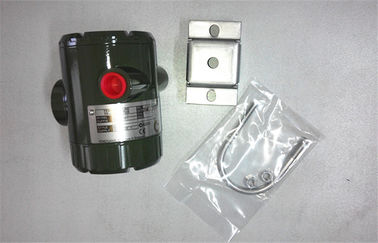

Precisión de mano de la entrada dual del transmisor de la medida de la temperatura alta

Precisión de mano de la entrada dual del transmisor de la medida de la temperatura alta

Detalle rápido:

El edificio en el YTA310, el YTA320 añade entradas dobles y funciones de entrada dual para aumentar su información de proceso. Las funciones de entrada dual incluyen la copia de seguridad fallada del sensor, la temperatura que hace un promedio, y la temperatura diferenciada. El YTA320 también añade la disponibilidad de FOUNDATION™ Fieldbus toda la comunicación digital. El YTA320 es la opción para los usos del control y de la seguridad.

Las características dominantes YTA320 incluyen:

Entradas dobles del §

Opción del § del protocolo del CEREBRO, del protocolo de HART® 5, o de FOUNDATION™ Fieldbus

Certificación del TUV NORD SIL 2/3 del § (protocolos del CEREBRO y del CIERVO)

Descripción:

Construcción rugosa

La vivienda dual robusta del compartimiento con los terminales sellados herméticamente protege la electrónica contra ingreso de la humedad y elimina la necesidad de exponer la electrónica al ambiente. Esto asegura una vida de servicio larga y una estabilidad larga, mientras que reduce mantenimiento y el coste de la propiedad. La confiabilidad y la durabilidad se garantizan con la conformidad 4x e IP67 de la nema.

La pintura de epoxy durable maximiza resistencia química; sin embargo, para la protección máxima en ambientes marinos donde está común el espray de sal y semi inmersión, un entramado de acero inoxidable está disponible.

Exactitud

El YTA320 permite la linearización avanzada de 20 tipos de sensores de temperatura y de señales de entrada industriales. Utilizar un convertidor seleccionado del alto grado 16bit A/D permite que el YTA320 alcance un funcionamiento del ±0.05% de exactitud de palmo calibrada con la comunicación del CEREBRO o del CIERVO 5. Con FOUNDATION™ Fieldbus, la exactitud de palmo calibrada es ±0.009 del palmo calibrado.

Estabilidad

La estabilidad de YTA320 se hereda de su diseño de producto y filosofía meticulosos del desarrollo. Conteniendo una referencia interna de la precisión, YTA320 puede detectar y corregir automáticamente para cualquier inestabilidad, entrega una garantía de la estabilidad de 5 años.

Comunicaciones

El YTA320 tiene 4 a la señal de la salida analógica de 20 mA con el jinete digital del protocolo del cerebro o del protocolo de HART® 5. También tiene la opción de todo el protocolo digital de FOUNDATION™ Fieldbus.

Entrada dual del sensor

El YTA320 en capaz de la entrada dual del sensor. Con el proceso capablilty del tarnsmitter, esta entrada dual se puede utilizar para proporcionar la copia de seguridad fallada del sensor, la temperatura que hace un promedio, o la medida diferenciada de la temperatura.

El YTA320 tiene una función de reserva fallada automática del sensor que transfiera inconsútil al sensor espera cuando está necesitada. Cuando el sensor primario falla, el transmisor cambiará automáticamente al sensor secundario espera. Un mensaje de error se exhibe en el indicador local y un mensaje de alarma se genera para el sistema huesped y el administrador de activos. El sensor fallado se puede entonces substituir sin la información de proceso vital perdidosa. Esto permite que el sensor sea substituido en el período conveniente próximo del mantenimiento, evitando viajes innecesarios al campo y a un cierre de planta imprevisto posible.

El hacer juego del sensor

El Yokogawa YTA320 utiliza el estándar IEC751 para definir la relación entre la resistencia y la temperatura para los sensores de la IDT. Esta relación se refiere como curva estándar. Los fabricantes del sensor utilizan este mismo estándar, pero, debido a proceso de la construcción, cada sensor tiene una temperatura/una relación únicas de la resistencia. Esto se refiere como la curva real de la IDT. (La curva real de la IDT cae dentro de la banda de la tolerancia del estándar IEC751) en los años 20, Hugh Longbourne Callendar y M.S. Van Dusen desarrollaron un sistema de los coeficientes que modificarían la curva estándar para hacer juego la curva real de la IDT; así, quitando el error generado por la diferencia entre las dos curvas. El YTA320 de Yokogawa con la opción del cm-1 puede aceptar estos coeficientes para ajustar la curva estándar para hacer juego la curva real de la IDT del sensor; la eliminación de este error mejora la exactitud del sistema de YTA320/del sensor.

Usos:

Solución de Electrolyzer: Instrumentos y solución para el uso de la planta de Electrolyzer de la Ion-Membrana

La soda cáustica y el ácido hidroclórico, producidos en plantas del electrolyzer, son materiales fundamentales usados en variedades de industrias; las sustancias químicas, los productos farmacéuticos, las gasolina-sustancias químicas, la pulpa y los papeles, el beneficio del etc. es el resultado de la producción eficaz con coste minimizado del funcionamiento/de mantenimiento. El control apropiado del proceso le trae estabilizó la calidad de productos con el beneficio operativo extenso.

Medida en la cogeneración y la caldera de poder del cautivo

El vapor sigue siendo uno de los métodos más populares de proporcionar una fuente de energía a un proceso y a sus operaciones asociadas. Las medidas más exactas y más confiables se hacen que, las decisiones más informadas se pueden tomar que los costes de la influencia y calidad del producto.

Industrias: Aceite y gas contra la corriente, el refinar, producto petroquímico de Bulk&, sustancia química de la especialidad, poder, pulpa y papel, hierro y acero

Pulpa y papel: Instrumentos y solución para la pulpa y la industria de papel

La mejora continua de la tecnología está en curso en la pulpa y la industria de papel obtener el funcionamiento mejor. El funcionamiento mejorado de la planta traduce a la mejora más de alta calidad y más barato, y simultáneamente al funcionamiento de la instalación respetuoso del medio ambiente.

Industria: Pulpa y papel

Especificaciones:

Ventaja competitiva:

1. Funcionamiento excepcional

Microprocesser-basado la detección de tecnología asegura alta exactitud y confiabilidad.
 confiabilidad 2.High
la vivienda del Dual-compartimiento realiza alta capacidad de la resistencia a los ambientes duros, y YTA110 tiene capacidad SIL2 para el requisito de seguridad.
3.Variety de las entradas del sensor

El tipo de entrada del sensor es seleccionable por el usuario de los termopares (T/C), RTDs, los ohmios, o los milivolts de DC.

comunicación 4.Digital
 El protocolo de comunicación del CEREBRO o de HART® está disponible. La configuración del insturment se puede cambiar por el usuario con usar el comunicador de BT200 o del CIERVO

función 5.Self-diagnostics
La capacidad del autodiagnóstico asegura funcionamiento a largo plazo y más barato continuos de la propiedad.

exhibición 6.LCD con bargraph
La exhibición del LCD proporciona una lectura digital y bargraph del por ciento simultáneamente.

7. Entradas universales duales (modelo YTA320)
El YTA320 puede aceptar el termopar dos, la IDT, el ohmio o las entradas del milivolt de DC.  La medida diferenciada o media de la temperatura es a elección. La función de reserva del sensor para automáticamente interruptor-sobre del primario a la copia de seguridad sobre fracaso del sensor.
