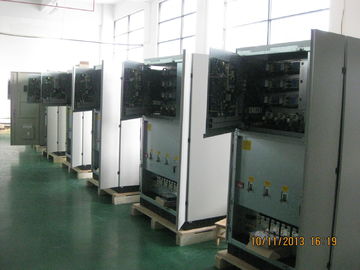

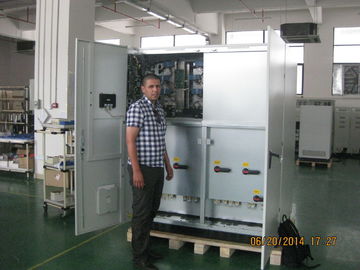

UPS de baja frecuencia en línea paralelo para 160kVA industrial a 400kVA
Introducción:PowerValue (ⅱ) se actualiza DSP controlado en línea LF UPS con transformador de aislamiento de salida. Puede ser su escudo de potencia de gran capacidad perfecto para su carga crítica e industrial.
Fuente de alimentación de calidad
La serie HRD PV (II) es un UPS de doble conversión (VFI) en línea con transformador de salida de aislamiento, capacidad unitaria de 10kVA a 400kVA. Es inmune a las interferencias en la línea de la fuente de alimentación eléctrica, ya que tiene filtros especiales de entrada y salida. La tecnología DSP líder mundial, con el procesador DSP de alta velocidad, se adoptan para garantizar la alta estabilidad del sistema y brindar una fuente de alimentación de salida estable para todo tipo de carga dura.
Aplicaton perfecto:Centro de datos mediano y grande, telecomunicaciones, finanzas, tráfico, defensa, médico, educación, energía, fabricación, industria, etc.
Máxima confiabilidad
El aparato de tecnología DPS avanzada mejora considerablemente la confiabilidad, ya que una reducción en los componentes electrónicos reduce la probabilidad de descomposiciones. El microprocesador proporciona el control digital que, en la serie PV (II) controla todos los parámetros internos, aumentando así la confiabilidad y el rendimiento. En conexiones paralelas, el control digital garantiza el equilibrio de las corrientes, que generalmente cambian con el tiempo debido a fenómenos como vibraciones y temperatura, entre las unidades UPS y el intercambio de información sin necesidad de ajuste manual. MTBF> 200,000H.PV (II) se ha diseñado para que pueda conectarse en paralelo incluso después de la instalación de la primera unidad. La disponibilidad de potencia se puede aumentar gracias a varias configuraciones disponibles, como la configuración paralela, la función de doble bus y el sistema dinámico de bus dual.
Procesador DSP de alta velocidad:Asegurar que la operación sea más rápida y estable
Salida 100% Cargo de desequilibrio
El UPS puede aceptar la carga del 100% de desequilibrio del 100% para satisfacer los tipos de configuración de carga.
Función ecológica:En buenas condiciones de energía, UPS puede funcionar en modo Eco, la eficiencia alcanza el 98%, el ahorro de energía y energía;
UPS para cargas industriales
PV-plus con su fuerte capacidad de sobrecarga, el aislamiento galvánico de salida y la baja distorsión de corriente armónica, es la solución ideal para aplicaciones industriales.
Gracias a la corriente de batería alta, la serie PV Plus es adecuada para trabajar con grandes bancos de batería, ya que puede garantizar la recarga en 10 horas según lo recomendado por el fabricante de la batería.
Flexibilidad operativa: Todas las clasificaciones de potencia de la serie PV (II) también se pueden usar como convertidores de frecuencia de 50 a 60 Hz y viceversa.
Panel multifuctional colorido
El panel multifuncional colorido de 7 pulgadas permite una operación fácil y humanizada de los UPS. Da acceso a los parámetros más importantes: estado y alarmas, comandos de control, entrada, salida, mediciones de batería (potencia, corriente, voltaje, frecuencia y temperatura) y configuraciones. El sistema de diagnóstico de la serie PV (II) incluye hasta 128 alarmas o mensajes que permiten la identificación precisa y detallada de cualquier evento.
Administración avanzada de baterías (ABM)
La gestión óptima de la batería incluye:
- Prueba periódica de la batería y transferir automáticamente entre la carga de refuerzo y la carga de flotación para extender la vida útil de la batería
- Ajuste automáticamente la corriente de carga de la batería de acuerdo con la capacidad de la batería
- Recarga de compensación de temperatura (opcional)
- Pantalla de tiempo de respaldo restante
Máxima seguridad para el personal
El dispositivo de protección de alimentación posterior evita cualquier alimento de voltaje en la placa de distribución aguas arriba, asegurando así la seguridad del personal de mantenimiento.
Acceso frontal completo y conveniente conexión de cable
El acceso frontal completo es para todos los componentes de energía y electrónicos, lo que reduce el espacio del piso requerido y, en consecuencia, reduce los costos de instalación.
Configurado con conexión de cable superior e inferior
Comunicación perfecta para la máquina humana
El software UPS Monitor muestra la información más importante, como el voltaje de entrada y salida, la carga aplicada, el tiempo de copia de seguridad restante, etc., en forma de gráficos de barras. El software puede proporcionar información incluso en caso de falla, en apoyo de los diagnósticos de fallas. El software UPS Monitor se puede utilizar para programar el cierre automático de todos los sistemas abiertos en caso de un negro prolongado. PV Plus también puede operar con un agente de red para aplicaciones en redes LAN o WAN.
El UPS contiene las siguientes interfaces de hardware:
- Interfaz rs232 /rs485,
- Contactos secos: batería baja, descarga de batería, derivación/desglose
- Contacto de EPO (apagado de emergencia) para el apagado UPS usando el botón de emergencia remota.
- Tarjeta SNMP (opcional)
Paralelo avanzado
Paralelo máximo de hasta 8 unidades y comparte el paquete de baterías comunes.10-80KVA paralelo solo con la tarjeta paralela; 100KVA-400KVA, tarjeta paralela con reactancia de tejedor y UPS de diferentes capacidad también pueden ser paralelos;
Sistema dinámico de bus dual
Dos sistemas independientes establecidos en la configuración de doble bus se pueden fusionar en cualquier momento para la expansión o mantenimiento del sistema. Esto proporciona mucha flexibilidad en su instalación en caso de mantenimiento o cuando es necesario cambiar el nivel de redundancia de ambos sistemas.
Registro de eventos:Se pueden guardar 1000 eventos históricos, lo cual es fácil para el estado de la operación de rastreo de UPS y es útil para el mantenimiento
Especificación técnica:
1) especificación de 10-120kVA:
2) Tabla de parámetros de especificación de producto 160-400KVA:
|
Modelo
|
PV33160 II
|
PV33200 II
|
PV33250 II
|
PV33300 II
|
PV33350 II
|
PV33400 II
|
|
Capacidad
|
160kva
|
200kva
|
250kva
|
300kva
|
350kva
|
400kva
|
|
6 pulso
|
12 pulso
|
6 pulso
|
12 pulso
|
6 pulso
|
12 pulso
|
6 pulso
|
12 pulso
|
6 pulso
|
12 pulso
|
6 pulso
|
12 pulso
|
|
Parámetro del sistema
|
|
Factor de potencia de salida
|
0.8 (retraso)
|
|
Eficiencia general (modelo normal) Carga 100%
|
94%
|
|
Cargar 50%
|
92%
|
|
Eficiencia general:
(Modo ecológico) Cargar 100%
|
98%
|
|
Corriente máxima de fuga (MA)
|
100
|
|
Modelo económico en espera
|
Funciones estándar
|
|
Tiempo medio antes de la falla (MTBF)
|
Por encima de 200,000 horas
|
|
Señal de contacto seca
|
Señal de control estándar de tres (batería baja, descarga de batería, derivación/desglose) ；
Opcional 14 señal de control ； Salida 12vdc 80 mA
|
|
Puerto de monitores de computadora
|
Estándar S232, ODBus opcional
|
|
Temperatura de funcionamiento
|
0 ~ 40 ° C
|
|
Humedad relativa máxima
|
95 % (no condensación)
|
|
Enfriamiento
|
Ventilación forzada (velocidad del ventilador con carga)
|
|
Altitud máxima
|
Potencia nominal de 1000 m (aumento de 100 m más bajo 1%) máximo 4000m
|
|
DB de ruido
|
54 ~ 62
|
|
Clase de protección
(EN 60529)
|
IP20
|
|
Entrada y salida del camino de alambre
|
Abajo /trasero
|
|
Estándar de seguridad
|
Seguridad: GB4943, EN 50091-1 ； Compatibilidad electromagnética: GB7260.2,
GB/T 17626.2 ~ 5EMC, EN 50091-2
|
|
Parámetro físico
|
|
Ancho (mm)
|
1100
|
1400
|
1100
|
1400
|
1400
|
1400
|
1400
|
1400
|
1600
|
1600
|
1600
|
1600
|
|
Profundo*alto (mm)
|
800*1800
|
1000*2000
|
1100*2000
|
|
Peso (kg)
|
1200
|
1550
|
1350
|
1750
|
1500
|
1950
|
1650
|
2150
|
1850
|
2400
|
2100
|
2700
|
|
Las características del rectificador de entrada
|
|
Voltaje nominal
|
380/400/415VAC tres fases tres alambres
|
|
Rango de voltaje
|
± 15 % (± 25 % ajustable)
|
|
Frecuencia nominal
|
Identificación automática de 50/60 Hz
|
|
Rango de frecuencia
|
45 ~ 65
|
|
Potencia de entrada
función de inicio lento
|
Sí, 0 - 100%, se puede configurar en 10-300 segundos
|
|
Factores de potencia de entrada coselos
|
Accesible 0.99 (más filtro armónico)
|
|
Componente armónico de corriente de entrada (THDI)
|
puede <5%(más filtro armónico)
|
|
Máx. Corriente de entrada [a]
|
250
|
315
|
400
|
500
|
550
|
630
|
|
La característica de salida del rectificador
|
|
Mantener el voltaje (20 ° C)
|
Batería tipo 1 y 2: v = 435vdc (2.266 x El.)
|
Batería tipo1 y 2:
V = 544vdc (2.266 x El.)
|
|
Tipo de batería 3: V = 424vdc (2.21 x El.)
|
Batería tipo 3:
V = 530VDC (2.21 x El.)
|
|
Tipo de batería 0: el valor de voltaje entre el tipo 1 y 2,
Rango de regulación de voltaje: V = 400 ~ 460vdc
|
Tipo de batería 0: El valor de voltaje entre el tipo 1 y 2, el rango de regulación de voltaje:
V = 500 ~ 575vdc
|
|
Voltaje de carga (20 ° C)
|
Batería Tipo1 y 2: V (%de recarga <95%) = 445vdc (2.32 x El.)
|
Batería tipo 1 y 2: V (%de recarga <95%)
= 557vdc (2.32 x El.)
|
|
Tipo de batería 3: V (%de recarga <95%) = 460vdc (2.4 x El.)
|
Tipo de batería 3: V (%de recarga <95%)
= 576vdc (2.4 x El.)
|
|
Tipo de batería 0: el valor de voltaje entre el tipo 1 y 2,
Rango de regulación de voltaje: V = 400 ~ 460vdc
|
Tipo de batería 0: El valor de voltaje entre el tipo 1 y 2, el rango de regulación de voltaje:
V = 500 ~ 575vdc
|
|
El voltaje de carga más alto
|
445V
|
556V
|
|
La precisión de la regulación del voltaje de salida del cargador
|
1%
|
|
Componente de voltaje de ondulación DC
|
≤1%
|
|
Batería
|
|
Número de unidad (voltaje nominal)
|
192 unidades (384VDC)
|
240 unidades (480VDC)
|
|
Carga de configuración actual
|
0.1 C (capacidad de la batería)
|
|
El voltaje final de descarga de la batería
|
Batería tipo 1,2 y 3: corriente de descarga sin carga,
Vmin = 346 [V DC]
|
Batería tipo 1,2 y 3: corriente de descarga sin carga, Vmin = 433 [V DC]
|
|
Batería tipo1,2 y 3: corriente de salida = AH Capacidad,
Vmin = 316 [V DC]
|
Batería tipo 1,2 y 3:
corriente de salida = AH Capacidad,
Vmin = 395 [V DC]
|
|
Batería tipo 1,2,3: corriente de salida> AH Capacidad,
Vmin = 306 [V DC]
|
Batería tipo 1,2 y 3:
corriente de salida> AH Capacidad,
Vmin = 383 [V DC]
|
|
Tipo de batería 0: la fábrica establece los valores predeterminados, vmin = 320 [vdc] rango de regulación: vmin = 300 ~ 360V [v DC]
|
Tipo de batería 0: la fábrica establece los valores predeterminados, vmin = 400 [v DC] Rango regulador:
Vmin = 375 ~ 450V [V DC]
|
|
Salida del inversor
|
|
Capacidad nominal [KVA]
|
160
|
200
|
250
|
300
|
350
|
400
|
|
Potencia nominal [KW]
|
128
|
160
|
200
|
240
|
280
|
320
|
|
Voltaje nominal [v]
|
380/400/415VAC Tresfase de cuatro hilos
|
|
Corriente calificada [a]
|
195
|
243
|
304
|
365
|
426
|
486
|
|
Configuración de voltaje de fase
|
200 ~ 244 V (tablero de control)
|
|
Factor pico
|
3: 1
|
|
Forma de onda
|
Onda sinusoidal
|
|
Cambio de fase de voltaje (grados) Carga 100% equilibrada
|
± 1 '
|
|
Cambio de fase de voltaje (grados)
Carga 100% desequilibrada
|
± 2 '
|
|
Diferencia de voltaje de fase 100% carga de balance
|
± 1 %
|
|
Diferencia de voltaje de fase Carga 100% desequilibrada
|
± 3 %
|
|
Contenido armónico total (THD V) Carga lineal 100%
|
<2%
|
|
Contenido armónico total (THD V) 100% de carga no lineal
|
<5%
|
|
Estabilidad de voltaje de estado estacionario
|
± 1 %
|
|
Respuesta de voltaje transitorio
|
± 5 % en 10 ms
|
|
Frecuencia nominal
|
Igual que la entrada
|
|
Estabilidad de frecuencia
|
Cuando asíncrono, ± 0.5 %； Sincronización, ± 2 %
se puede establecer en ± 1 ~ 5 %, por la operación del panel)
|
|
Sobrecarga
|
600 ' / 10' / 1 '(110/125 / 150% de corriente nominal)
|
|
Cortocircuito 0.1s
|
Entrada doble
|
|
Eficiencia del inversor (carga 100%)
|
98%
|
|
Derivación
|
|
Capacidad nominal [KVA]
|
160
|
200
|
250
|
300
|
350
|
400
|
|
Voltaje nominal [v]
|
380/400/415VAC Tresfase de cuatro hilos
|
|
Rango de voltaje de entrada
|
± 15 %(se puede ajustar desde el panel de control ± 10 %, ± 20 %)
|
|
Frecuencia nominal [Hz]
|
50/60
|
|
Rango de frecuencia
|
± 2 %(se puede ajustar desde el panel de control ± 5 %)
|
|
"Presidente" (modo económico, el cambio de derivación al inversor) Tiempo de conversión
|
2 ~ 5ms
|
|
Tiempo de transferencia de inversor/bypass
|
<1Ms
|
|
Sobrecarga
|
10 '/1'/18 ”(150/175/200% de corriente calificada)
|
|
Configuración estándar
|
Protección del flujo de alimentación, derivado aislado independientemente
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nota: La cuadrícula de potencia de 120 VAC 10-200kVA está disponible;
